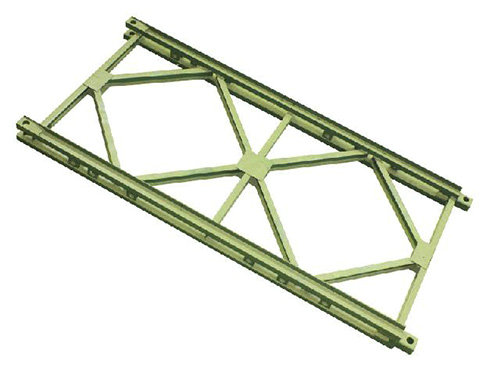

1)主要構配件有桁架、支撐架、角撐、礎板、連接銷軸和加強弦桿。
2)桁架長向接長、通過連接構造后,水平放置可用作梁,豎立放置可用作柱。
3)貝雷梁或貝雷柱根據荷載大小計算桁架的排數,但不得少于兩排。相鄰兩排采用支撐架連接成整體。根據支撐架型號的不同,一片支撐架可連接兩片、三片或四片桁架。
4)貝雷柱根據組裝形式可有兩種形式:排架柱和塔柱。當將三片或四片桁架平行放置并用支撐架連接時,形成的柱為排架柱;當將四片桁架互成90 度放置并用角撐和支撐架連接時,形成的柱為塔柱。
5)當采用標準桁架、最小間距排列仍不能滿足受力要求時,可在標準桁架上、下表面附著加強弦桿,以增強抗彎、抗剪能力;也可采用新型桁架片。
6)貝雷片使用前應根據荷載設計桁架的選型、間距等參數,并重點考慮穩定性問題,特別是貝雷柱。
2、技術參數
1)桁架的標準尺寸是1.5m×3m,桁架并排間距可以是450mm、900mm 和1350mm,由支撐架的規格決定。
3、適用范圍
偏遠地區當施工條件不便于采用混凝土或型鋼結構時,可用作永久性結構,如橋梁等。
施工中各種操作平臺和支撐的搭設,當采用型鋼結構只能一次性投入、不能重復利用時,采用貝雷片拼裝各種平臺和支撐。
